So wählen Sie TPE für das Spritzgießen: Schlüsselfaktoren, Materialauswahl und verarbeitungstechnische Aspekte

In meinem letzten Beitrag habe ich Schritt für Schritt durch… geführt.was TPE tatsächlich istist undwarum es schmilzt und sich wie Kunststoff umformtstatt wie Gummi zu vulkanisieren. Diese Frage beantwortet, was TPE ist. Sie sagt jedoch nichts darüber aus, wie man die passende Qualität auswählt, wenn ein Bauteil in einem echten Spritzgusswerkzeug, auf einer realen Fertigungsstraße und unter engen Termindruck gefertigt werden muss.

Die Wahl von TPE für das Spritzgießen beginnt bei der Anforderung des Bauteils – nicht beim Datenblatt des Materials. Abgleich von Härte, Fließverhalten und thermischem Verhalten mit den Gegebenheiten der Form, des Zyklus und der Einsatzbedingungen. Ist dieser Abgleich optimal, entsteht ein Bauteil, das gleichbleibend hochwertig, robust und einsatzbereit für die nächste Station ist.

Diese eine Idee – die passende Materialwahl für den jeweiligen Anwendungsbereich – steht hinter jeder Entscheidung, die ich im Folgenden erläutere. Sie erklärt zudem, warum zwei Produkte, die aus derselben TPE‑Qualität gefertigt sind, nach dem Verlassen der Form so unterschiedlich funktionieren können.

Warum ist TPE ein bevorzugtes Material für Spritzgussanwendungen?

Ein starres Kunststoffteil bricht bei wiederholtem Biegen. Ein ausgehärtetes Gummiteil erfordert einen gesonderten Aushärtungsschritt und lässt sich nicht einfach nachschleifen. Keines von beiden eignet sich für jedes Bauteil, das ich auf meiner Werkbank bearbeite.

TPE wird beim Spritzgießen bevorzugt, weil es auf herkömmlichen thermoplastischen Anlagen verarbeitet werden kann, den Vulkanisationsschritt überspringt und ein weiches TPE in einem einzigen Zyklus direkt an einen steifen Kunststoff bindet. Das verkürzt die Zykluszeit, reduziert die Nachbearbeitung und ermöglicht, dass Ausschuss wieder in den Prozess zurückgeführt wird, statt in den Abfallbehälter zu gelangen.

Die meisten Kunststoffverarbeitungsbetriebe verfügen bereits über Spritzgussanlagen. Ein TPE‑Typ, der auf derselben Anlage verarbeitet werden kann, macht eine separate Gummipresse oder einen separaten Aushärtungsofen überflüssig.Zweikomponenten-SpritzgussSo lässt sich bei YUDAHANG in einem einzigen Prozessschritt ein weicher TPE‑Griff dauerhaft an einen starren Griffkörper verbinden – statt später zwei Teile von Hand zusammenzufügen. Das ist ein wesentlicher Grund, warum Teams für Fahrzeuginnenräume bei Dichtungen und Griffen auf TPE setzen: weniger Bauteile, weniger Befestigungselemente und weniger Angriffspunkte für mögliche Ausfälle. Auch das Thema Wiederverarbeitung spielt eine Rolle: Angussreste und Ausschussteile können häufig wieder in den Zufuhrbehälter zurückgeführt werden – vorausgesetzt, Materialqualität und Verarbeitungsprozess lassen dies zu –, was die Materialkosten pro Bauteil senkt. Bei Yudahang ist das meist die erste Frage, die ich einem Kunden stelle: Müssen Sie in Ihrem Design tatsächlich zwei separate Teile verwenden, oder ermöglicht Ihnen TPE, das Bauteil in einem einzigen Schritt zu formen?

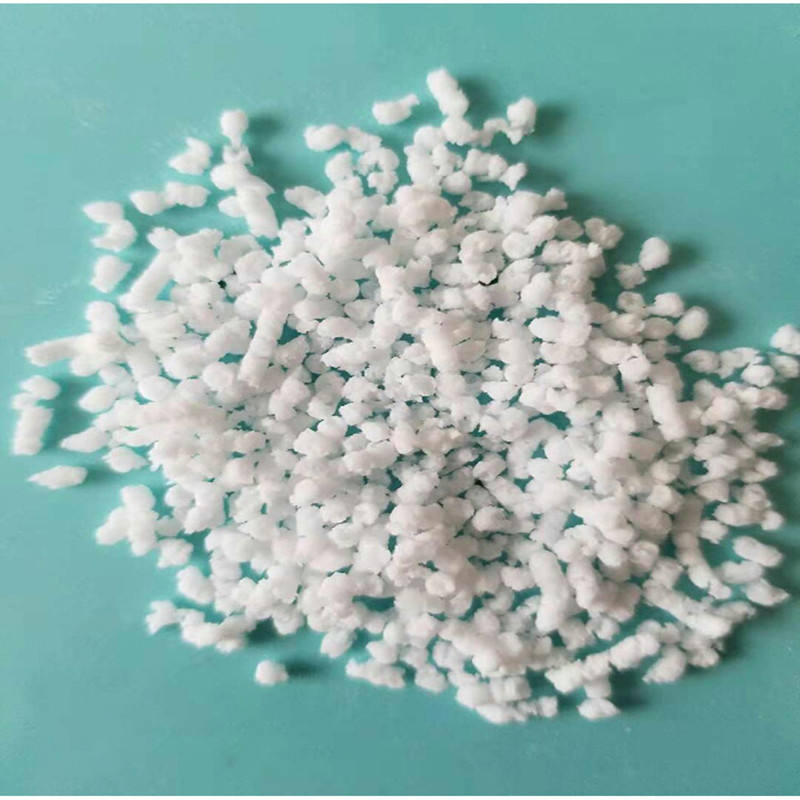

Welche Eigenschaften sollten Sie bei der Auswahl von TPE-Granulaten für das Spritzgießen berücksichtigen?

Die Härte allein sagt kaum etwas darüber aus, wie sich ein TPE-Granulat verhält, sobald es in Ihrer Form ist.

Bei der Auswahl von TPE-Granulaten sollten Sie die Härte, die Schmelzflussrate, die Zug‑ und Reißfestigkeit, den Kompressionsrestverformungsgrad sowie die Haftungskompatibilität mit Ihrem Substrat prüfen. Jede dieser Eigenschaften steht in direktem Zusammenhang mit einem anderen Versagensmodus; wird eine davon vernachlässigt, äußert sich dies in der Regel erst später in einer Garantieforderung – nicht in einem Laborergebnis.

Ich ordne diese Eigenschaften in drei Kategorien ein: Haptik, Fließverhalten und Passgenauigkeit. Die Haptik umfasst Härte und Elastizität, die darüber entscheiden, wie sich das Bauteil in der Hand oder unter einer Dichtung verhält. Das Fließverhalten umfasst…Schmelzflussrateund die Viskosität, die darüber entscheiden, ob das Granulat eine dünne Wand oder einen langen Anguss ohne Kurzschlussfüllung ausfüllt. Die Passform umfasst Haftfestigkeit, chemische Beständigkeit undKompressionsverformung, die entscheiden, ob das Bauteil auch nach monatelanger Einsatzdauer im Feld noch einwandfrei funktioniert – und nicht nur direkt nach dem Formen. So gliedere ich das in der Regel für einen Kunden:

Wie beeinflusst das TPE-Spritzgussverfahren die Produktqualität?

Zwei Werkstätten können dieselbe TPE-Qualität verwenden und dennoch zwei völlig unterschiedliche Teile herstellen.

Das Spritzgießverfahren beeinflusst die Qualität von TPE‑Produkten durch Schmelztemperatur, Einspritzgeschwindigkeit, Nachdruck und Kühlzeit. Werden diese Parameter falsch eingestellt, kann selbst ein sorgfältig ausgewählter TPE‑Werkstoff verziehen, eingesenkt oder am Anguss aufreißen.

Eine zu niedrige Schmelztemperatur führt dazu, dass das Material nicht ausreichend plastifiziert wird; es füllt schlecht und weist an der Oberfläche Fließlinien auf. Ist die Temperatur hingegen zu hoch, kann das Material sich zersetzen, was die Reißfestigkeit genau dort schwächt, wo das Bauteil sie am dringendsten benötigt. Die Einspritzgeschwindigkeit beeinflusst, wie die Schmelzfront die Kavität füllt: Zu schnell kann Luft einschließen und nahe den Entlüftungsöffnungen Brandspuren hinterlassen. Packdruck und Packzeit steuern Sinkstellen sowie die Maßhaltigkeit nach dem Abkühlen des Bauteils. Oft ist die Kühlzeit das erste Element, das ein Fertigungsbetrieb verkürzt, um die Zykluszeit zu reduzieren – doch ein zu früh entnommenes Bauteil kann sich selbst nach dem Verlassen der Form noch verziehen. Ich betrachte Werkzeug und Prozess als integralen Bestandteil der Materialauswahl, nicht als separaten Schritt, der erst danach erfolgt. Selbst ein hervorragender TPE‑Werkstoff, der auf einem suboptimalen Prozess eingesetzt wird, liefert letztlich ein mangelhaftes Bauteil.

Welche häufigen Probleme treten beim TPE-Spritzguss auf und wie lassen sie sich lösen?

Kurzschüsse, Blitze und Sinkmarken treten auf nahezu jeder TPE‑Produktionslinie irgendwann einmal auf.

GemeinsamTPE-SpritzgussZu den Problemen zählen Kurzschüsse, Blitze, Sinkmarken sowie eine mangelhafte Haftung bei übermoldeten Bauteilen. In den meisten Fällen lassen sich diese auf ein Ungleichgewicht im Schmelzfluss, eine falsche Werkzeugtemperatur oder ein Substrat zurückführen, das von vornherein nicht auf seine Haftfähigkeit geprüft wurde.

Kurze Einspritzungen deuten in der Regel darauf hin, dass die Schmelzfließrate für die Wandstärke zu niedrig ist oder dass die Einspritzgeschwindigkeit und der Einspritzdruck für diese Geometrie zu konservativ eingestellt wurden. Flash weist auf eine Form hin, die bei der jeweiligen Materialviskosität und Temperatur nicht ausreichend fest eingespannt ist. Sinkmarken lassen sich auf einen zu schwachen Packdruck oder auf Wandabschnitte zurückführen, die zu dick sind, um gleichmäßig abzukühlen. Die schwierigste Herausforderung stellen Haftungsfehler an überformten Teilen dar: Die Oberflächenenergie des Substrats, die Werkzeugtemperatur sowie die falsche chemische Familie des TPE können dazu führen, dass ein weicher Auftrag von einer harten Grundschicht abblättert. Bei meiner eigenen Fehlersuche betrachte ich Material und Prozess gemeinsam, bevor ich allein einem von beiden die Schuld gebe. Meist lässt sich das Problem mit geringeren Eingriffen als einem kompletten Materialwechsel lösen. Eine Anpassung der Werkzeugtemperatur oder eine leichte Verlängerung der Packzeit beheben häufig mehr Probleme, als man zunächst vermutet.

Schlussfolgerung

Die richtige Wahl treffenTPEDenn beim Spritzgießen geht es nie um eine einzige Entscheidung. Es bedeutet, die Materialeigenschaften, das Werkzeugdesign und die Prozessparameter optimal auf die konkrete Anwendung des Bauteils abzustimmen – vom ersten Spritzzyklus in der Fertigungslinie bis hin zu jahrelangem Einsatz im Feld.

Referenzen

1. Osswald, T. A., & Turng, L.-S. (Hrsg.).Handbuch für das Spritzgießen, 3. Auflage. Hanser Verlag, 2008.
2. Drobny, J. G.Handbuch der thermoplastischen Elastomere, 2. Auflage. Elsevier, 2014.
3. Holden, G., Kricheldorf, H. R. und Quirk, R. P. (Hrsg.).Thermoplastische Elastomere, 3. Auflage. Hanser Verlag, 2004.
4. Bhowmick, A. K., & Stephens, H. L. (Hrsg.).Handbuch der Elastomere, 2. Auflage. CRC Press, 2000.
5. ASTM International.ASTM D395-18: Standardprüfverfahren für Kautschukeigenschaften – Druckverformungsrest.
6. Rosato, D. V., und Rosato, M. G.Handbuch für das Spritzgießen. Springer, 2000.
